Опорно-направляющие кольца.

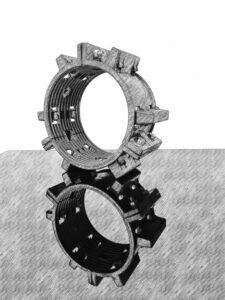

Кольцо опорно-направляющее

Центрирующие кольца собираются на трубу, которую нужно проложить в футляр, непосредственно на объекте. Необходимое количество сегментов (модулей) зависит от наружного диаметра прокладываемой трубы (рабочей трубы), а необходимое количество колец — от максимальной статической нагрузки и длины трубопровода в футляре. ОНК изготавливаются для труб диаметром от 21 мм до 2867 мм и высотой ребра от 10 мм до 175 мм.

Опорно-направляющие кольца могут быть изготовлены из стали или из полимеров.
ОНК М (металлические) — изготовлены из стали, применяются для переходов трубопроводов из любых материалов через автомобильные и железнодорожные дороги, прокладываемые в защитном кожухе. Стальные ОНК подразделяются на стандартные ОНК М с диэлектрическими (из полиэтилена или полиамида) опорами скольжения и роликовые ОНК (РОНК М) с диэлектрическими опорами качения в виде роликов из полиамида или полиэтилена. По эскизам заказчика изготавливаем М-ОНК – модульные опорно-направляющие кольца, для прокладки нескольких рабочих труб внутри одного футляра.
ОНК П (полимерные) — Спейсер применяется в основном для установки на рабочую трубу из полиэтилена, трубы в изоляции (ППУ), чтобы не повредить трубопровод, могут применяться на стальной, чугунной, бетонной рабочей трубе.  Полимерные ОНК могут быть выполнены из полиэтилена или полиамида, а также подразделяются на болтовые опорно-направляющие кольца и безболтовые ОНК

Имеем опыт поставки ОНК импортного производства из полимеров производственной компании PSI Products GmbH — система DSI. Это кольца:

Тип
Макс. стат. нагрузка на кольцо
PA/PE 0,75 — PA/PE 1,5
85 кг
PA/PE 2,0 — PA/PE 3,0
100 кг
PA/PE 4,0
200 кг
PA/PE 6,0 — PA/PE 12,0
250 кг
AZ/AC 1 / AZ/AC 2
200 кг
GKO-mk
250 кг
MA
650 кг
RGV
1 000 кг
GKO-gl
4 000 кг
GKO-gs
14 200 кг

Преимущества применения ОНК.

Опорно-направляющие кольца ОНК из высококачественных материала  предназначены для универсального применения при строительстве трубопроводов всех видов прокладываемых в защитных трубах — футлярах. Опорно-направляющие кольца поставляются во всех размерах и с различной высотой ребер для всех видов труб с наружным диаметром от 25 мм.

  • Легкая прокладка рабочей трубы. Коэффициент трения ОНК снижен к минимуму за счет используемых полимеров.
  • Минимальное трение предотвращает повреждения защитного покрытия и изоляции труб.
  • Огромный выбор высот ребер облегчает центрирование рабочей трубы в футляре.
  • Превосходные изолирующие свойства применяемых полимеров. Выполняются все требования по катодной защите трубопровода.
  • Гарантированная долговечность и надежность при относительно низкой стоимости.

Выбор типа ОНК:

Существует ряд факторов которые влияют на выбор типа ОНК при строительстве того или иного трубопровода. Определение типа в основном происходит на этапе проектирования трубопровода, но может быть по объективным причинам изменен в процессе строительства. Информация для проектировщиков по применению колец ОНК находится в специальном разделе сайта.

Если вы столкнулись со сложностью при выборе типа ОНК, мы будем рады помочь определиться с выбором, для этого подготовьте запрос с содержанием следующей информации:

  • наружный диаметр и материал рабочей трубы (вместе с изоляцией);
  • внутренний диаметр футляра (наружный диаметр и толщина стенки);
  • длина участка перехода;
  • необходимость в центрировании рабочей трубы внутри футляра;
  • необходимость заполнения межтрубного пространства ЦПС;
  • среда рабочего трубопровода.
  • если требуется изготовление модульных ОНК, эскиз с планируемым расположением рабочих труб внутри футляра.

Указания по установке

Кольца ОНК вне зависимости от их типа устанавливают после подготовки рабочего трубопровода и футляра к протаскиванию, таким образом чтобы не повредить рабочий трубопровод во время фиксации на нем ОНК и при протаскивании.
На начало и конец участка рабочей трубы внутри футляра рекомендуется устанавливать сдвоенные кольца на расстоянии 0,5 метра от планируемой границы футляра и  рабочей трубы. Остальные кольца устанавливают с интервалом в зависимости диаметра рабочей трубы, ее веса, высоты ребра колец. Для стандартной высоты ребер ( до 75мм), и применении стандартной толщины стенки рабочей трубы применяют следующие рекомендации:

  • наружный диаметр рабочей трубы до 400 мм с расстоянием в 2,5 м
  • наружный диаметр рабочей трубы 400 — 600 мм с расстоянием в 2,0 м
  • наружный диаметр рабочей трубы свыше 600 мм с расстоянием в 1,5 м

При использовании высоты ребра колец больше 75мм, либо при использовании толстостенных труб в рабочем трубопроводе следует рекомендованное расстояние умножить на коэффициент 0,7.

Пример расчета количества колец:
Рабочая труба: ПНД D315мм SDR11
Футляр: ПНД D500 SDR17
Длина перехода: 40 метров
Рабочая среда: ГАЗ, нет необходимости центрировать рабочую трубу.
Расчет:
Определение высоты ребра и количества ОНК:
  • 500 мм — (29,7мм X 2) = 440,6 мм — внутренний диаметр футляра равен —  внешний диаметр минус двойная толщина стенки.
  • 440,6 мм — 315 мм = 125,6 мм — разница внутреннего диаметра футляра и наружного диаметра рабочей трубы — максимальный зазор между трубами.
  • 125,6 мм / 2 = 62,8мм — максимально возможное ребро ОНК. Протаскивание рабочей трубы при такой высоте невозможно, рекомендовано уменьшить полученную величину на 10мм.
  • 35-50 мм — рекомендованный диапазон высоты ребра ОНК для заданных условий.
  • 40м / 2,5м + 3 = 19 шт — рекомендованное количество колец ОНК.

Определение типа ОНК — для труб из полиэтилена рекомендовано использовать кольца ОНК из полимеров (их еще называют «Спейсеры»).
Можно предложить:
1. ОНК П 315/35;
2. PA/PE 11-36;
3. Металлические ОНК с высотой ребра 35-50мм с применением прокладки из скального листа или резины.

Цены на опорно-направляющие кольца уточняйте по запросу на электронную почту или по телефону.
